ООО «Дериг Металл Инжиниринг» специализируется на проектировании и производстве стальных энергоцепей (гибких кабель-каналов) для любых отраслей промышленности.
100% импортозамещение зарубежных аналогов!
Энергоцепь (кабелеукладчик, гибкий кабель-канал, кабельная цепь) – это специальное изделие, предназначенное для защиты энергоносителей (кабелей, РВД, шлангов) от различных механических и химических повреждений при динамическом движении.
Предотвращая скручивание, перегибы, износ энергоносителей энергоцепь увеличивает срок их эксплуатации при воздействии высоких и низких температур, работе в условиях агрессивных химических сред, чрезмерной влажности, ультрафиолета и других.
Прочная конструкция, выдерживающая сильные механические нагрузки.
Благодаря конструкции и использованию высококачественных материалов, наши стальные энергоцепи могут справиться с самыми тяжелыми нагрузками.
Энергоцепи также гарантируют надежную работу в случае серьезных загрязнений и внешних механических воздействий – позволяют избежать дорогостоящих простоев оборудования.
Примеры областей применения: металлургическое производство, литейное производство, буровое оборудование, ледостойкие нефтедобывающие платформы, карьерные экскаваторы, строительное оборудование, телескопическое грузоподъемное оборудование и пр.
Типоразмер
DME-652
DME-952
DME-1252
DME-1802
Шаг звена, мм.
65
95
125
180
Высота внутренняя, мм.
26
42
66
108
Ширина наружная, мм.
70-400
125-600
130-800
180-1000
Радиус, мм.
75-300
125-410
145-1000
265-1405
*Возможно проектирование специального радиуса по требованию Заказчика.
Наша компания разрабатывает индивидуальные системы практически для любой области применения. При разработке всегда основное внимание уделяется эргономике, функциональности, экономической эффективности и выгоде для клиента.
» Индивидуальные решения, основанные на запросах заказчиков;
» Ноу-хау решение;
» CAD-моделирование на современных системах
» Моделирование и испытания виртуальных прототипов на основе данных компьютерной модели
» Постоянный контроль качества во время производства и сборки

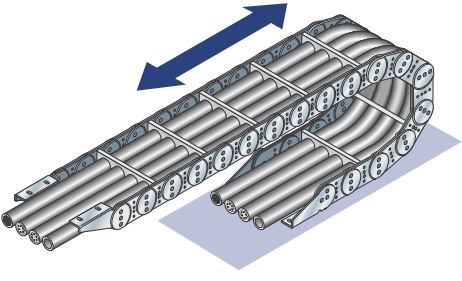

Горизонтальная самонесущая
В случае самонесущего исполнения подвижная часть энергоцепи крепится к оборудованию и перемещается вместе с ним в горизонтальном направлении.
Верхняя ветка энергоцепи движется свободно, т. е. без опоры и без провисания, параллельно нижней.

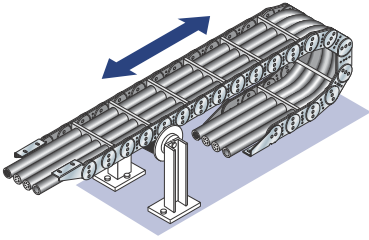

Горизонтальная с опорой на ролик(и)
В случае, если самонесущая длина энергоцепи превышена, возможна установка поддерживающего ролика.
Горизонтальная самоскользящая
При длинном перемещении возможно исполнение, когда верхняя ветка энергоцепи скользит по нижней в направляющем лотке.
При таком исполнении обязательно использование специальных «башмаков скольжения».
Горизонтальная система с опорной конструкцией и кареткой
Данная система особенно подходит для длинного пути перемещения вместе с высокой скоростью в тяжелых условиях эксплуатации и больших нагрузках.
Горизонтальная на боку
Данный вариант исполнения может быть выполнен со всеми стальными энергоцепями.
Энергоцепь, используемая в традиционном горизонтальном исполнении, поворачивается на 90°.
Она работает на боковине с помощью специальных дисков или роликов.
Круговая система
При таком расположении энергоцепь работает на боку 90° и закреплена на оборудовании, выполняющим круговые движения.
Требует оснащение энергоцепи специальными дисками, либо роликами.

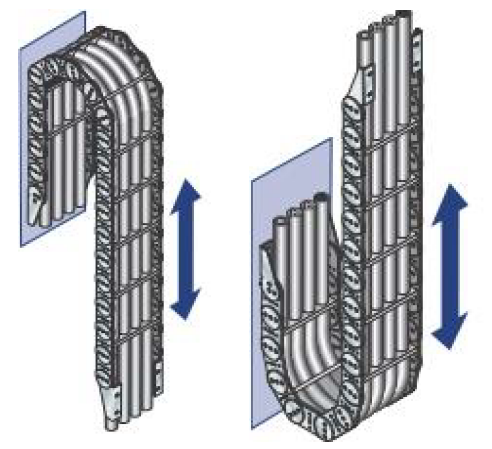

Вертикальное исполнение
В случаях, когда конструкция оборудования требует установки подобного варианта исполнения, энергоцепи могут быть установлены вертикально для линейного перемещения.

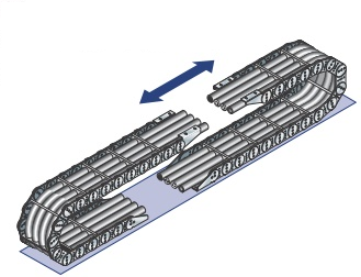

Встречное расположение энергоцепей
При большом количестве энергоносителей для разгрузки энергоцепей целесообразно использование встречного варианта исполнения с двумя энергоцепями.

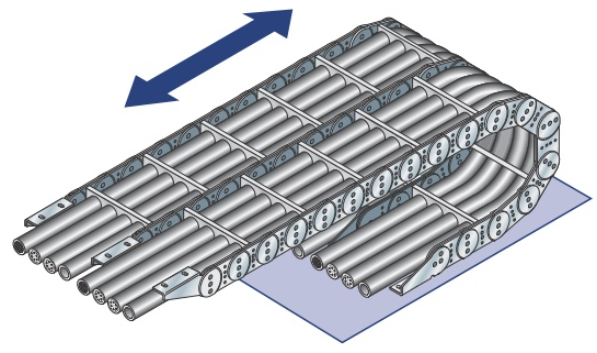

Многополосная энергоцепь
В случае, если макс. превышены допустимая ширина или нагрузка, возможно использование многополосной энергоцепи с тремя/четырьмя боковинами.

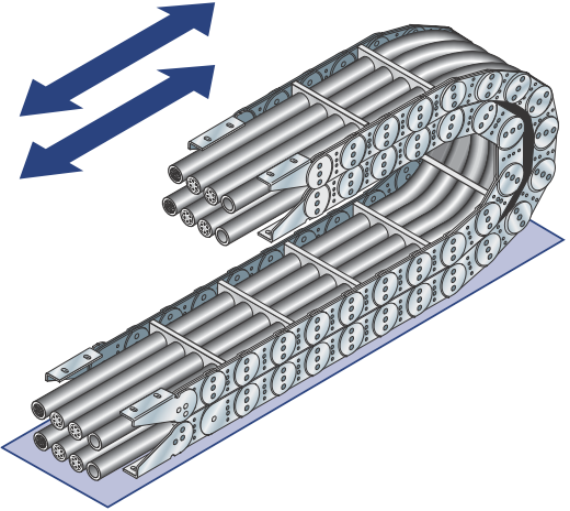

Друг на друге
В случае как и с многополосной энергоцепью, возможна установка энергоцепей друг над другом.

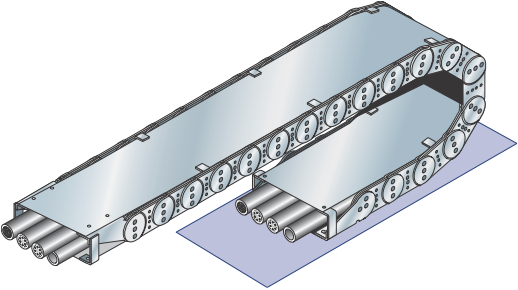

Энергоцепь закрытая стальной лентой
Для защиты энергоносителей от попадания стружки, загрязнения, искр и механического воздействия возможно исполнение закрытого типа – стальной лентой.
